简单绘制A3图纸的图框及标题栏
打开CAD软件，文件菜单新建，选(xuan)择矩形工具，绘制一个(ge)420*297的长方形，图框不标(biao)注。再在CAD中绘制一个矩形(xing)，数值为390*287，边到边的数值各为5，左(zuo)边25＋5＝30，420－30＝390
将绘制好的两个矩形中里面(mian)的矩形线宽修改外边框为0.70毫米。内边框线宽为0.15-0.18mm。用直线定位内边(bian)框左顶点，将内边框移到定位位置，最(zui)后删去定位直线，内外框就简(jian)单绘成了。
绘制A3图框
CAD标题栏的制作(zuo)方法
图框和图纸标题栏是 CAD 制图中的必备内(nei)容，一般这些样式(shi)是由单位制定标准的。
第一种是最简单方式。将标(biao)题栏所有直线和文字全部绘制出来。最麻烦费时。
第(di)二种方式通过做块来实现。先绘(hui)制出线段和文字及(ji)在标题栏里填写的内容，把这(zhe)些全部制作成一个块对象，这样标(biao)题栏就是一个整(zheng)体的对象，调用一般一次，也(ye)很费时，做成块后，再次修(xiu)改内容，比第一(yi)种快一些。直接修改整个块。
第三种是用表格来(lai)做最省劲。创建一个表格，表格的(de)行和列的数量和尺寸大小根据标题栏(lan)的大小来做。将这些表格中该合井(jing)的部分进行合并，建立标题(ti)栏的框架结构，选中全部表格，设(she)置文字内容居中。
插入(ru)菜单

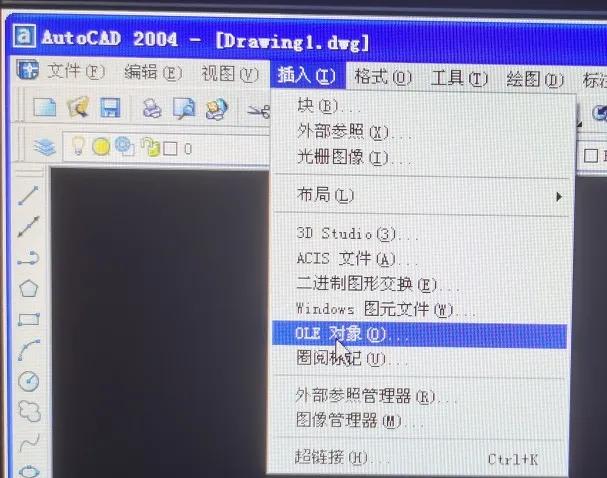

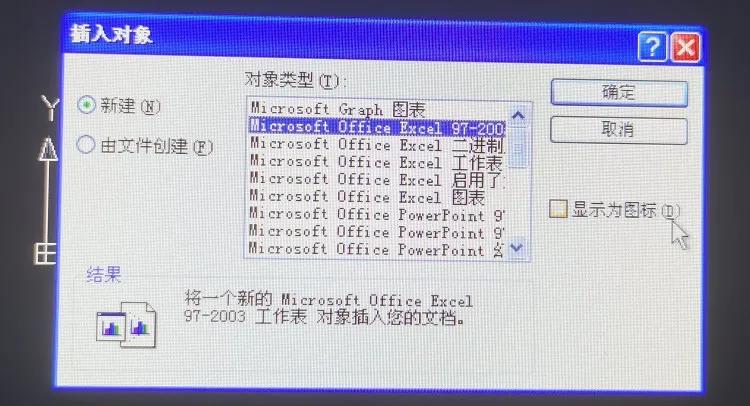

制作标题栏最好是用(yong)表格功能来制作标题栏，如(ru)果是CAD低版本，插入菜单，OLE对象，将一个(ge)新的exceL工作表对象(xiang)插入您的文档，修改表格行列(lie)数量和尺寸，填入文字内(nei)容，移到内图框(kuang)右F角位置，的确很(hen)方便。
在AutoCAD 2014中，可以(yi)使用创建表格命令创建(jian)表格，还可以从Microsoft Excel中直接(jie)导入表格对象或插入OLE对(dui)象。
插入表(biao)格
在AutoCAD中绘制标题(ti)栏表格方法
打开“绘图”菜单下面的(de)“表格”子菜单，“插(cha)入表格”对话框后，点击(ji)“表格样式”对(dui)话框。
打(da)开表格样式”对话框后，点(dian)击“新建表格”。新表格样式命名为(wei)“title1"。在单(dan)元样式选项区域的下拉列表框(kuang)中选择数据选项，将对齐方(fang)式设置为正中，不用再一一(yi)居中。设置表格文字,文字高度设为(wei)3.5mm；点击文字样式设置按钮(niu)，设置字体为仿宋体。设置“边(bian)框”，线型默认，线(xian)宽选为0.18mm。返回“表(biao)格样式”，选择titIe1 ，选择“置为(wei)当前”。返回插入表格对话框(kuang)，在插入方式选项区域(yu)中选择指定插入(ru)点单选按钮，可以插入内边框右(you)下角顶点。在列和行设置选项区域中分(fen)别设置行数列数，在设置单元样式选(xuan)项区域中设置所有的单元样式都为数(shu)据，再按标题栏合并单元格，编辑表(biao)格填写内容，双击“表格”，输入标题(ti)框内容。
图纸的格式遵循 1：√2的比(bi)率；放在一起的两张纸，宽(kuan)高比相同，侧边也相同。把两张A4纸张（A3图纸）缩(suo)小影印成一张A4纸张，同样横向或纵向，长(chang)边和宽度各缩小√2倍。
把一张A4纸张放大影印到一张A3纸张，两个方向不一致，只放大一个边√2倍，同样横向或纵(zong)向，长边和宽度各缩小√2倍。
